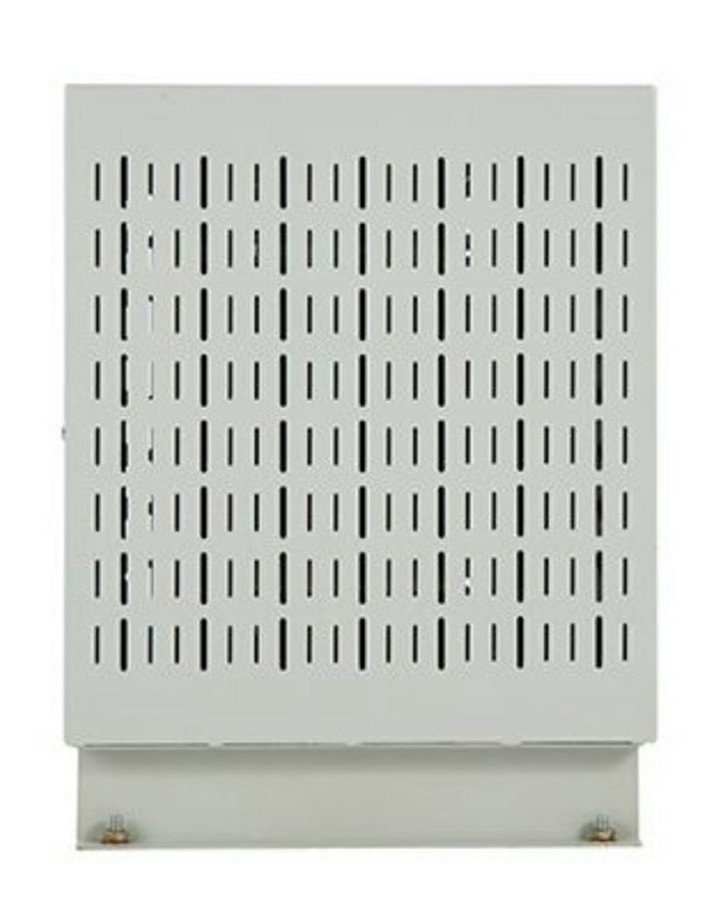

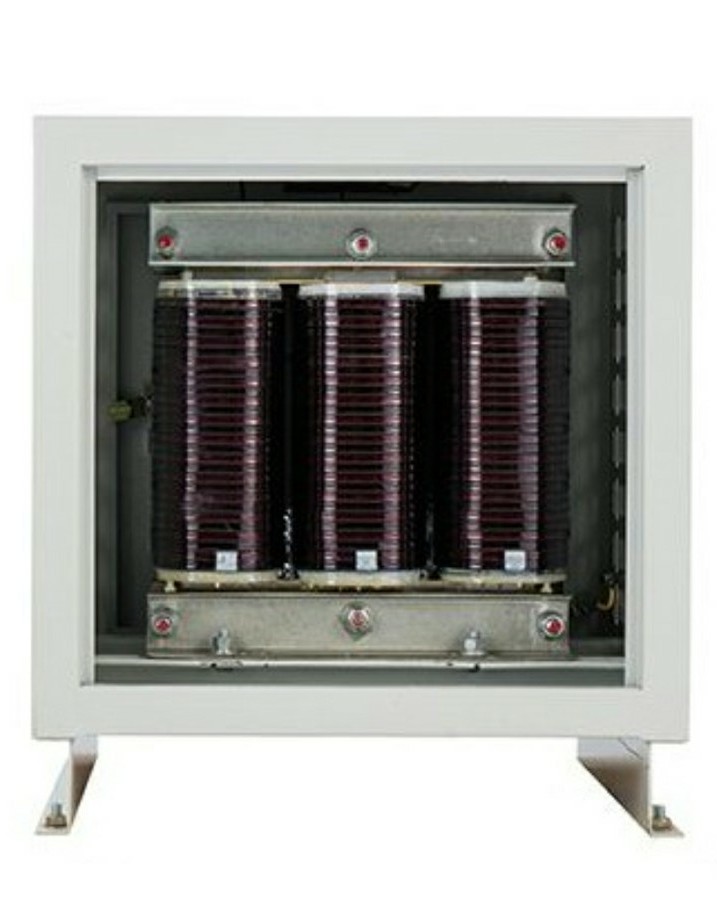

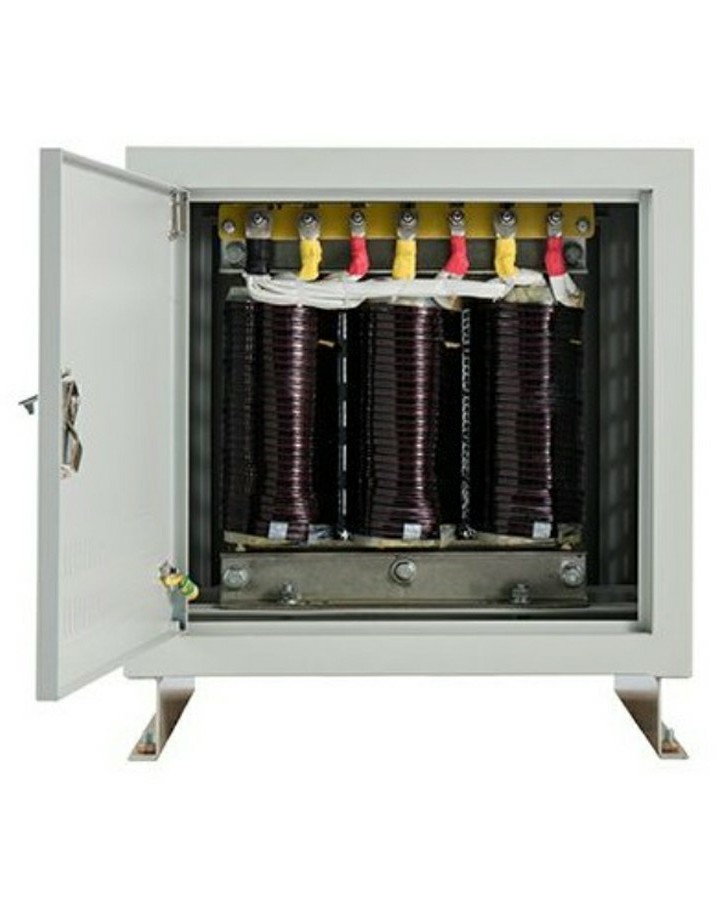

SGB（DGB）系列三相（單相）干式隔離變壓器是一種多線圈（雙線圈及以上）結構變壓器，一、二次側繞組間相互絕緣，其變壓比有固定和帶抽頭兩類，可以升壓也可以降壓。隔離變壓器除了能改變電壓外，還可以把輸入繞組和輸出繞組在電氣上彼此隔離，用以避免同時觸及帶電體（或因絕緣損壞而可能帶電的金屬部件）和地所帶來的危險；此外隔離變壓器還具有一定抑制各種干擾的作用。
SGB（DGB）系列三相（單相）干式隔離變壓器的主要作用：
1.電氣安全隔離
2.改變電壓等級
3.克服中心點漂移，改善供電不平衡
4.防浪涌沖擊及濾波功能。
SGB（DGB）系列三相（單相）干式隔離變壓器主要適用于交流50—60Hz，輸入電壓不超過AC1140V的供電場所，廣泛用于高鐵、地鐵、高層建筑、機場、車站、碼頭、企業及隧道等一切需要改變電壓和安全隔離的輸配電場所，產品的額定輸入電壓、額定輸出電壓、聯接組別、抽頭繞組容量的分配等，均可根據用戶要求進行精心設計與制造。
SGB（DGB）系列三相（單相）干式隔離變壓器應在室內使用，正常使用條件為：
1、環境溫度：-15℃—?+45℃
2、海拔高度：＜1000M
3、相對濕度：< 95%
4、無嚴重影響變壓器絕緣的氣體，蒸汽、化學沉積、污垢及其它爆炸和腐蝕性介質。
5、安裝場所無嚴重振動或顛簸。
|
容量 |
?1KVA-3000KVA |
電壓等級 |
?AC1140V及以下 |
|
輸入電壓 |
?允許額定電壓±10%波動 |
絕緣電阻 |
?DC?500V≥100MΩ |
|
輸出電壓 |
?負載范圍內額定電壓±2-3℅ |
絕緣等級 |
?F級 |
|
頻率 |
?50Hz/60Hz |
環境溫度 |
?—15°C--+45°C |
|
抗電強度 |
?3500V/10mA/60s |
相對濕度 |
?＜95℅ |
|
負載性能 |
?連續100℅滿載時，可承受3-倍瞬間電流 |
溫升 |
?＜100K |
|
波形失真 |
無附加波形失真 |
噪音 |
?＜55db |
|
規格型號 |
額定容量
（KVA） |
額定輸入
線/相電壓（V) |
額定輸出
線/相電壓（V) |
變壓器參考尺寸?
寬X深X高 |
參考重量
（KG） |
備注 |
|
|
三?相 |
?SGB-3 |
3 |
AC1140V
/660V
及以下 |
AC3000V
/1720V
及以下 |
325×120×260 |
32 |
? |
|
?SGB-5 |
5 |
325×145×260 |
40 |
? |
|||
|
?SGB-10 |
10 |
340×200×330 |
60 |
? |
|||
|
?SGB-15 |
15 |
420×240×390 |
90 |
? |
|||
|
?SGB-20 |
20 |
420×250×410 |
110 |
? |
|||
|
?SGB-30 |
30 |
420×350×410 |
130 |
? |
|||
|
?SGB-40 |
40 |
480×300×460 |
170 |
? |
|||
|
?SGB-50 |
50 |
650×400×540 |
210 |
? |
|||
|
?SGB-60 |
60 |
650×420×540 |
230 |
? |
|||
|
?SGB-80 |
80 |
650×380×600 |
320 |
? |
|||
|
?SGB-100 |
100 |
650×400×600 |
380 |
? |
|||
|
?SGB-120 |
120 |
800×450×600 |
420 |
? |
|||
|
?SGB-150 |
150 |
850×380×780 |
500 |
? |
|||
|
?SGB-180 |
180 |
850×380×780 |
550 |
? |
|||
|
?SGB-200 |
200 |
850×430×780 |
620 |
? |
|||
|
?SGB-225 |
225 |
855×435×780 |
680 |
? |
|||
|
?SGB-250 |
250 |
860×440×780 |
730 |
? |
|||
|
?SGB-300 |
300 |
870×445×780 |
820 |
? |
|||
|
?SGB-400 |
400 |
890×450×780 |
950 |
? |
|||
|
?SGB-500 |
500 |
1050×600×1200 |
1300 |
? |
|||
|
?SGB-600 |
600 |
1100×700×1200 |
1500 |
? |
|||
|
?SGB-800 |
800 |
1120×750×1200 |
1800 |
? |
|||
|
?SGB-1000 |
1000 |
1150×800×1200 |
2100 |
? |
|||
|
單?相 |
?DGB-1 |
1 |
相電壓
AC1140V
及以下 |
相電壓
AC3000V
及以下 |
165×140×140 |
12 |
? |
|
?DGB-2 |
2 |
200×130×210 |
16 |
? |
|||
|
?DGB-3 |
3 |
200×140×210 |
18 |
? |
|||
|
?DGB-5 |
5 |
210×170×280 |
28 |
? |
|||
|
?DGB-8 |
8 |
210×190×300 |
36 |
? |
|||
|
?DGB-10 |
10 |
210×220×300 |
43 |
? |
|||
|
?DGB-12 |
12 |
240×170×380 |
47 |
? |
|||
|
?DGB-15 |
15 |
250×180×380 |
55 |
? |
|||
|
?DGB-20 |
20 |
250×220×380 |
77 |
? |
|||
|
?DGB-25 |
25 |
250×230×440 |
100 |
? |
|||
|
?DGB-30 |
30 |
250×230×550 |
120 |
? |
|||
|
?DGB-40 |
40 |
260×250×550 |
140 |
? |
|||
|
?DGB-50 |
50 |
330×240×550 |
170 |
? |
|||
|
?DGB-60 |
60 |
330×280×550 |
210 |
? |
|||
|
?DGB-80 |
80 |
330×320×550 |
260 |
? |
|||
|
?DGB-100 |
100 |
340×320×550 |
300 |
? |
|||
|
?DGB-120 |
120 |
440×400×600 |
360 |
? |
|||
|
?DGB-150 |
150 |
450×420×600 |
410 |
? |
|||
|
?DGB-180 |
180 |
560×440×780 |
470 |
? |
|||
|
?DGB-200 |
200 |
580×445×780 |
520 |
? |
|||
|
|
?
?
?
?
?
?
?
說明：
1.訂貨請注明型號規格、額定輸入電壓、額定輸出電壓、初次級繞組接法、是否帶機箱；
2.機箱散熱方式及是否有特殊要求；
3.變壓器外形尺寸及重量僅供參考，以實際產品為準。
