隨著電子醫療設備的廣泛應用，醫療設備的供電安全越顯重要，尤其是那些生命攸關的場所，病人在手術中或麻醉狀態下，各種電極、傳感器直接插入人體內，微小的漏電流都有可能帶來致命的危害。

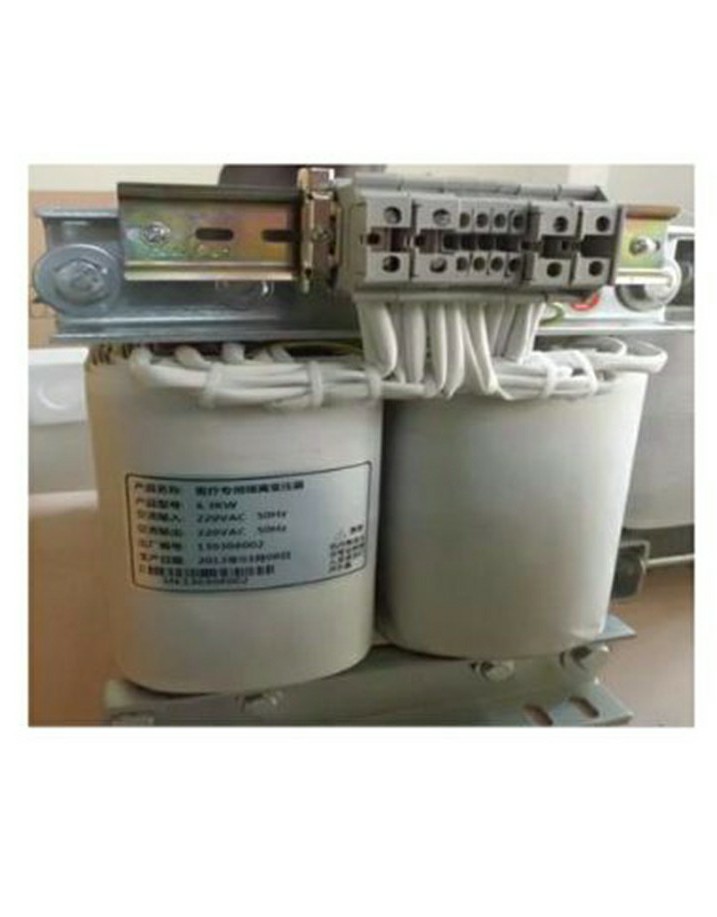

S（D)GB-YL系列三（單)相醫療專用隔離變壓器是一種特殊結構與制作工藝的多線圈隔離變壓器。產品鐵芯采用進口低損耗超薄冷軋矽鋼片疊裝而成，損耗很?。焕@組與繞組之間采用耐高溫的高絕緣性能復合材料并雙重絕緣處理，絕緣等級H級；初次級線圈之間設計靜電屏蔽屏，減少了兩繞組之間的電磁干擾及漏電危害；繞組內部安裝PT100溫度傳感器，用于監測繞組溫度；變壓器整體采用真空侵漆處理，增加機械強度并具有抗腐蝕作用；另外，產品還采用低溫升、低噪聲設計，使其具有很好的溫升性能和很低的噪聲等級。
S（D)GB-YL系列三（單)相醫療專用隔離變壓器符合以下國家標準和相關規范：
◆GB19212.1-2008/iEC 61558-1：2005《電力變壓器、電源、電抗器和類似產品的安全第1部分：通用要求和試驗》；
◆GB19212.16-2005/iEC 61558-2-15：1999《電力變壓器、電源裝置和類似產品的安全第16部分：醫療場所供電用隔離變壓器的特殊要求》；
◆GB16895.24-2005/iEC60364-7-710：2002《建筑物電氣裝置第7-710部分：特殊裝置或場所的要求—醫療場所》。
產品具有高絕緣、高可靠、低損耗、低噪聲、低溫升、抗輻射、無毒性、免維護、高環保等很多優點；是醫療設備、醫院的手術室、ICU(CCU)監護病房、消防安全用電、安全照明用電等高可靠環境的理想供電電源。
使用場合：
S（D)GB-YL系列三（單)相醫療專用隔離變壓器適用于醫院的手術室、ICU(CCU)監護病房、消防安全用電、安全照明等重要場所，為這類場所提供安全、連續、可靠的供電電源。
|
容量 |
?1KVA-600KVA |
電壓等級 |
?AC690V及以下 |
|
輸入電壓 |
?額定電壓±10% |
絕緣電阻 |
?DC 500V≥100MΩ |
|
輸出電壓 |
?負載范圍內額定電壓±2-3℅ |
絕緣等級 |
?H級 |
|
頻率 |
?50Hz/60Hz |
環境溫度 |
?—15°C--+50°C |
|
抗電強度 |
?4200V/10mA/60s |
相對濕度 |
?＜95℅ |
|
負載性能 |
?連續100℅滿載時，可承受3-倍瞬間電流 |
溫升 |
?＜100K |
|
波形失真 |
輸出無附加波形失真 |
噪音 |
?＜55db |
|
規格型號 |
額定容量 |
額定輸入 |
額定輸出 |
變壓器參考尺寸 |
參考重量 |
備注 |
|
|
三 相 |
?SGB-YL-1 |
1 |
AC690V |
AC690V |
210×105×190 |
13 |
? |
|
?SGB-YL-2 |
2 |
250×115×230 |
22 |
? |
|||
|
?SGB-YL-3 |
3 |
325×120×260 |
32 |
? |
|||
|
?SGB-YL-5 |
5 |
325×145×260 |
40 |
? |
|||
|
?SGB-YL-10 |
10 |
340×200×330 |
60 |
? |
|||
|
?SGB-YL-15 |
15 |
420×240×390 |
90 |
? |
|||
|
?SGB-YL-20 |
20 |
420×250×410 |
110 |
? |
|||
|
?SGB-YL-30 |
30 |
420×350×410 |
130 |
? |
|||
|
?SGB-YL-40 |
40 |
480×300×460 |
170 |
? |
|||
|
?SGB-YL-50 |
50 |
650×400×540 |
210 |
? |
|||
|
?SGB-YL-60 |
60 |
650×420×540 |
230 |
? |
|||
|
?SGB-YL-80 |
80 |
650×380×600 |
320 |
? |
|||
|
?SGB-YL-100 |
100 |
650×400×600 |
380 |
? |
|||
|
?SGB-YL-120 |
120 |
800×450×600 |
420 |
? |
|||
|
?SGB-YL-150 |
150 |
850×380×780 |
500 |
? |
|||
|
?SGB-YL-180 |
180 |
850×380×780 |
550 |
? |
|||
|
?SGB-YL-200 |
200 |
850×430×780 |
620 |
? |
|||
|
?SGB-YL-225 |
225 |
855×435×780 |
680 |
? |
|||
|
?SGB-YL-250 |
250 |
860×440×780 |
730 |
? |
|||
|
?SGB-YL-300 |
300 |
870×445×780 |
820 |
? |
|||
|
?SGB-YL-400 |
400 |
890×450×780 |
950 |
? |
|||
|
?SGB-YL-500 |
500 |
1050×600×1200 |
1300 |
? |
|||
|
?SGB-YL-600 |
600 |
1100×700×1200 |
1500 |
? |
|||
|
單 相 |
?DGB-YL-1 |
1 |
AC690V |
AC690V |
165×140×140 |
12 |
? |
|
?DGB-YL-2 |
2 |
200×130×210 |
16 |
? |
|||
|
?DGB-YL-3 |
3 |
200×140×210 |
18 |
? |
|||
|
?DGB-YL-5 |
5 |
210×170×280 |
28 |
? |
|||
|
?DGB-YL-8 |
8 |
210×190×300 |
36 |
? |
|||
|
?DGB-YL-10 |
10 |
210×220×300 |
43 |
? |
|||
|
?DGB-YL-12 |
12 |
240×170×380 |
47 |
? |
|||
|
?DGB-YL-15 |
15 |
250×180×380 |
55 |
? |
|||
|
?DGB-YL-20 |
20 |
250×220×380 |
77 |
? |
|||
|
?DGB-YL-25 |
25 |
250×230×440 |
100 |
? |
|||
|
?DGB-YL-30 |
30 |
250×230×550 |
120 |
? |
|||
|
?DGB-YL-40 |
40 |
260×250×550 |
140 |
? |
|||
|
?DGB-YL-50 |
50 |
330×240×550 |
170 |
? |
|||
|
?DGB-YL-60 |
60 |
330×280×550 |
210 |
? |
|||
|
?DGB-YL-80 |
80 |
330×320×550 |
260 |
? |
|||
|
?DGB-YL-100 |
100 |
340×320×550 |
300 |
? |
|||
|
?DGB-YL-120 |
120 |
440×400×600 |
360 |
? |
|||
|
?DGB-YL-150 |
150 |
450×420×600 |
410 |
? |
|||
|
?DGB-YL-180 |
180 |
560×440×780 |
470 |
? |
|||
|
?DGB-YL-200 |
200 |
580×445×780 |
520 |
? |
|||
